Parabolspiegel und off-axis Parabolspiegel aus OFHC-Kupfer und Aluminium

Parabolspiegel Hohe Genauigkeit und Effizienz bei der Fokussierung

Ein Parabolspiegel ist ein spezieller Typ von konvexem oder konkavem Spiegel, dessen Oberfläche eine parabolische Form aufweist. Die spezielle Eigenschaft eines Parabolspiegels liegt in seiner Fähigkeit, einfallende parallele Strahlen, z.B. Laserlicht in einem einzigen Punkt zu fokussieren, dem sogenannten Brennpunkt. Die geometrische Form des Parabolspiegels ermöglicht es, dass alle von ihm reflektierten Strahlen, unabhängig von ihrem Einfallswinkel, auf denselben Punkt konvergieren. Dies ist besonders nützlich in der optischen Industrie, da es eine präzise Kontrolle und Manipulation von Lichtstrahlen ermöglicht.

Parabolspiegel finden in der Lasertechnik und Präzisionstechnik vielfältige Anwendungen. In der Lasertechnik werden Parabolspiegel verwendet, um den Laserstrahl präzise zu fokussieren und zu lenken. Dadurch können hochpräzise Schneid- und Schweißarbeiten durchgeführt werden. In der Präzisionstechnik werden Parabolspiegel beispielsweise in Teleskopen eingesetzt, um Lichtstrahlen zu bündeln und auf einen Punkt zu fokussieren. Parabolspiegel sind somit unverzichtbare Komponenten für Anwendungen, bei denen höchste Präzision und Genauigkeit gefordert sind.



Herstellung von Parabolspiegeln

Die Herstellung von Parabolspiegeln erfolgt oft mithilfe von spezieller Diamantbearbeitungstechnologie, wie beispielsweise SPDT (Single Point Diamond Turning). Dabei wird ein Diamantwerkzeug verwendet, um das Material des Spiegels präzise zu bearbeiten und die gewünschte parabolische Form zu erreichen. Diese Methode ermöglicht es, hochwertige Parabolspiegel mit einer sehr glatten Oberfläche und hoher Genauigkeit herzustellen.

Materialien und Techniken

Bei der Herstellung von Parabolspiegeln werden verschiedene Materialien und Techniken verwendet. Oftmals kommen hochreine Materialien wie OFHC-Kupfer und Aluminium zum Einsatz, da sie eine hohe Reflektivität aufweisen und gleichzeitig korrosionsbeständig sind. OFHC-Kupfer (Oxygen-Free High Conductivity Copper) wird aufgrund seiner hohen elektrischen Leitfähigkeit häufig für die Beschichtung von Parabolspiegeln verwendet. Aluminium wird aufgrund seiner Leichtigkeit und guten Reflexionseigenschaften ebenfalls häufig verwendet.

Beschichtungen sind ein wichtiger Bestandteil von Parabolspiegeln, um ihre Leistungsfähigkeit zu verbessern. Eine Veredelung mit Gold oder Silber kann die Reflexionseigenschaften des Spiegels optimieren und die Effizienz erhöhen. Auch spezielle High Power Coatings können verwendet werden, um die Haltbarkeit und Beständigkeit gegenüber Umwelteinflüssen zu verbessern. Durch die richtige Beschichtung können Parabolspiegel eine höhere Genauigkeit und Effizienz bei der Fokussierung von Lichtstrahlen erreichen. Es ist daher wichtig, die passende Beschichtung entsprechend den Anforderungen und Einsatzgebieten der Parabolspiegel auszuwählen.

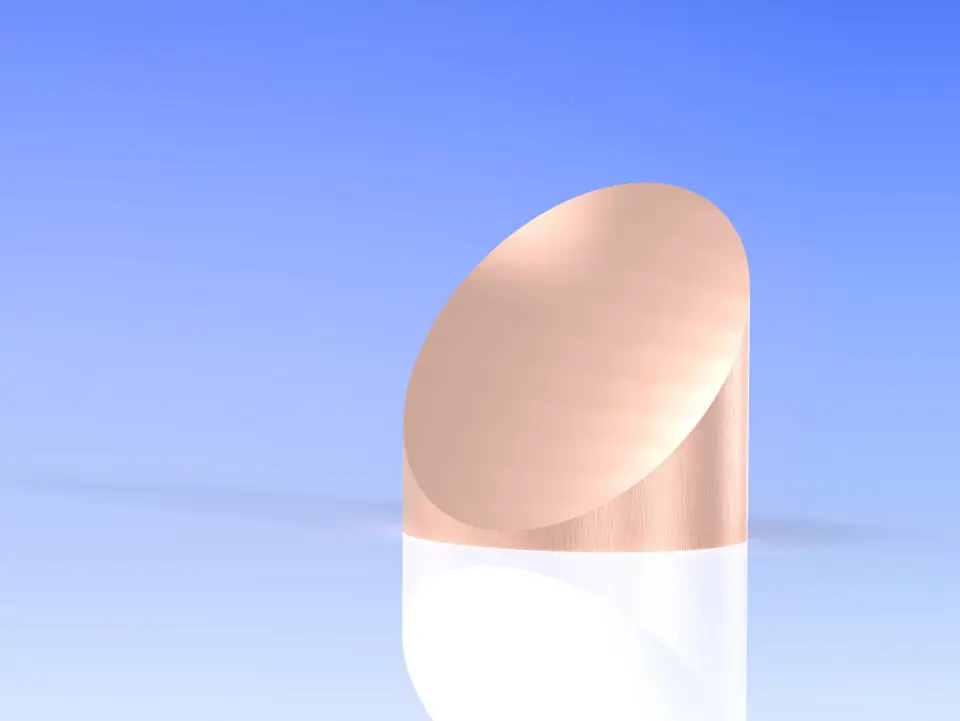

Off-axis Parabolspiegel

Der Sonderform off-axis Parabolspiegel ist eine spezielle Art von Parabolspiegel, der in verschiedenen Bereichen wie Optik, Astronomie und Satellitentechnik verwendet wird. Im Gegensatz zu einem herkömmlichen Parabolspiegel, der entlang seiner Achse symmetrisch ist, ist der off-axis Parabolspiegel seitlich versetzt, sodass der Brennpunkt und die Achse des Spiegels nicht zusammenfallen.

Diese einzigartige Eigenschaft ermöglicht es dem off-axis Parabolspiegel, Lichtstrahlen parallel zur Achse des Spiegels zu reflektieren, ohne dass dabei störende Sekundärreflexionen entstehen, die das Bild verzerren können. Darüber hinaus ermöglicht diese Konfiguration den Einsatz von größeren Detektoren oder anderen optischen Elementen im Brennpunkt des Spiegels, ohne dass diese den einfallenden Lichtstrahl blockieren.

Vorteile von Parabolspiegeln aus Kupfer und Aluminium in der optischen Industrie und Lasertechnik:

  1. Hohe Reflektivität: Parabolspiegel aus Kupfer und Aluminium bieten eine hohe Reflektivität, was sie ideal für Anwendungen in der optischen Industrie und Lasertechnik macht.
  2. Gute Wärmeleitfähigkeit: Kupfer und Aluminium haben eine gute Wärmeleitfähigkeit, was zur Kühlung des Spiegels beiträgt und eine hohe Leistungsfähigkeit gewährleistet.
  3. Stabilität: Diese Materialien sind robust und bieten eine hohe Stabilität, was eine lange Lebensdauer des Parabolspiegels gewährleistet.
  4. Leichtgewicht: Aluminium ist ein leichtes Material, was die Handhabung und Installation des Parabolspiegels erleichtert.
  5. Formbarkeit: Kupfer und Aluminium lassen sich gut formen, was die Herstellung von Parabolspiegeln in verschiedenen Größen und Formen ermöglicht.
  6. Vielseitigkeit: Parabolspiegel aus Kupfer und Aluminium können in verschiedenen Anwendungen eingesetzt werden, von der Messtechnik bis zur Lasermaterialbearbeitung.
  7. Hohe Präzision: Dank ihrer glatten Oberfläche und guten Reflektivität bieten diese Spiegel eine hohe Präzision bei der Fokussierung von Lichtstrahlen.
  8. Umweltfreundlichkeit: Kupfer und Aluminium sind recycelbare Materialien, was die Nachhaltigkeit von Parabolspiegeln aus diesen Materialien erhöht.

Beachtenswerte Eigenschaften:

  1. Empfindlichkeit gegenüber Kratzern: Die Oberfläche von Kupfer und Aluminium ist empfindlich gegenüber Kratzern, was die Pflege des Spiegels erschwert.
  2. Anfälligkeit für Fingerabdrücke: Fingerabdrücke können die Reflektivität des Spiegels beeinträchtigen und erfordern regelmäßige Reinigung.
  3. Oxidation: Aluminium kann oxidieren, was die Reflektivität des Spiegels reduzieren kann und eine regelmäßige Wartung erfordert.
  4. Begrenzte Haltbarkeit: Im Vergleich zu anderen Materialien wie Gold oder Silber haben Kupfer und Aluminium eine begrenzte Haltbarkeit.
  5. Schwierige Reparatur: Kratzer oder Beschädigungen an Parabolspiegeln aus Kupfer und Aluminium können schwierig zu reparieren sein und die Leistung beeinträchtigen.
  6. Anfälligkeit für Verunreinigungen: Schmutz oder Staub auf der Oberfläche des Spiegels können die Reflektivität beeinträchtigen und die Leistung des Spiegels verringern.
  7. Beschränkte Anpassungsfähigkeit: Parabolspiegel aus Kupfer und Aluminium können aufgrund ihrer Materialeigenschaften in ihrer Form und Größe begrenzt sein.
Benötigen Sie weitere Informationen zu Parabolspiegel? Nehmen Sie gerne Kontakt mit uns auf
+49 2324 398-401 INFO@PLEIGER-LASEROPTIK.DE

Varianten

Substrate:

Aluminium
OFHC-Kupfer

Form:

Off-axis parabolisch
Parabolisch

Anwendungsbereiche:

High-Power-CO2-Laser
Infrarot-Spiegel
Visible
Wellenlängen ab 400 nm

Beschichtung:

Aluminiumbeschichtung
Goldbeschichtung
High-Power-CO2-Beschichtung
Molybdänbeschichtung
Silberbeschichtung
